آیدلر (Idler) در ماشینآلات سنگین مثل بولدوزرها، بیلهای مکانیکی یا پُرزِرهای زنجیردار یکی از قطعات اصلی سیستم زیربندی (Undercarriage) محسوب میشود.
بیایید دقیقتر ببینیم آیدلر در کوماتسو PC300 چی هست و چه نقشی داره ؟
تعریف آیدلر در PC300
آیدلر در واقع چرخ هرزگرد جلو یا عقب زنجیر دستگاه است.
وظیفهی اصلی آیدلر در بیل مکانیکی چیست؟
-زنجیر (Track Chain) رو در حالت کشش مناسب نگه داره.
-کمک کنه تا حرکت زنجیر روی رولرها و چرخ دنده محرک (Sprocket) نرم، صاف و بدون لغزش انجام بشه.
-ضربات یا ارتعاشات ناشی از حرکت روی زمینهای ناهموار رو جذب و پخش کنه.
در بیل مکانیکی کوماتسو PC300 ،این قطعه معمولاً در جلو (Front Idler) نصب میشه و توسط مجموعهای از:
-غلاف (Guide Frame)
-بازوی تنظیم کشش (Adjuster Arm)
-سیلندر گریسی (Grease Cylinder)
کنترل میشه تا زنجیر درست روی رولرها قرار بگیره.
در مدل Komatsu PC300 (که بیل مکانیکی حدود ۳۰ تُنی هست)، آیدلر باید متناسب با وزن زیاد و فشار کاری بالا ساخته شده باشه. به همین خاطر از فولاد فورجشده یا ریختهگری با سختی بالا تولید میشه تا در برابر سایش و ترک مقاوم باشه.
علائم خرابی آیدلر کدامند؟
اگر آیدلر خراب بشه، معمولاً نشانههایی داره مثل:
صدای غیرعادی از زیر دستگاه
لغزش یا نشست زنجیر
ترک یا شکستگی در بدنه آیدلر
نشتی گریس از سیلندر کشش

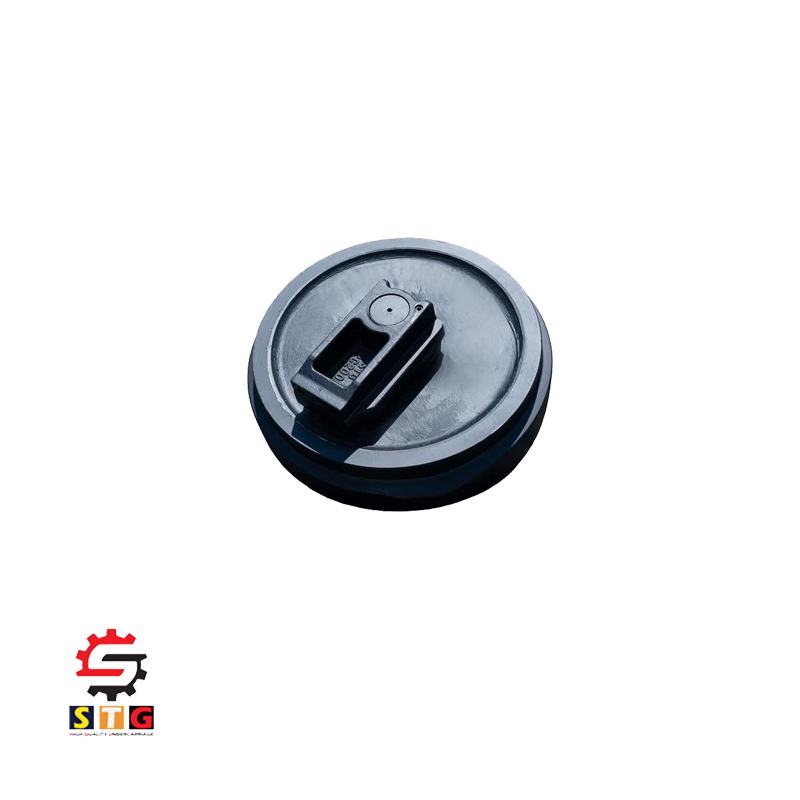

در هنگام خرید آیدلر یا چرخ کامل 7-pc300 کوماتسو به چه نکاتی توجه کنیم؟
۱. تشخیص دقیق مدل دستگاه
قبل از خرید، شماره دقیق مدل بیل مکانیکی را بدانید:
مثلا: Komatsu PC300-5, PC300-6, PC300-7, یا PC300LC-8
هر نسل تفاوتهایی در ابعاد آیدلر، قطر محور، یاتاقان و سیستم تنش (Tension Assembly) دارد.
نکته: آیدلر PC300-5 معمولاً با آیدلر PC300-7 جابجا نمیشود.
۲. بررسی مشخصات فنی آیدلر
هنگام خرید از فروشنده بخواه مشخصات زیر را بدهد:
| ویژگی | محدوده تقریبی برای PC300-7 | توضیح |
|---|---|---|
| قطر کلی | حدود 630–650 mm | بسته به برند متفاوت است |
| قطر محور (Shaft) | حدود 85–95 mm | با بوش داخلی هماهنگ باشد |
| وزن خالص | حدود 175–190 kg | کیفیت ساخت روی وزن تأثیر دارد |
| نوع بوشینگ | فولاد / برنز / آببندی شده با اورینگ | نوع آببندی در عمر قطعه مهم است |
| کشش گریسی | سیستم Grease Adjuster | باید سالم و بدون نشتی باشد |
۳. جنس و فرآیند تولید
آیدلر باید از فولاد آلیاژی فورجشده (Forged Steel) تولید شده باشد، نه ریختهگری ساده.
علائم خوب بودن:
سطح سختکاری شده با سختی 50–58 HRC
وزن بالا نسبت به نمونه مشابه بیکیفیت (چون فولاد خالصتر است)
سطح یکنواخت بدون ترک یا حفره
۴. برند و کشور سازنده
برند گزینهی بسیار مهمی است.
۵. نکات نصب و نگهداری
-قبل از نصب، محل نشیمن و بلبرینگ را گریسکاری کامل کنید.
-سیستم کشش را طبق دفترچه تنظیم کنید (نه خیلی سفت، نه خیلی شُل).
-هر ۵۰۰ ساعت کار، کشش زنجیر و نشتی گریس سیلندر را بررسی کن.
-هنگام انبارکردن آیدلر نو، از زنگزدایی و چربکردن سطح بیرونی غافل نشوید.
هشدار هنگام خرید
بسیاری از آیدلرهای ارزان قلابی در بازار با برند تقلبی عرضه میشوند.
نشانههای جعلی بودن آیدلر pc300-5:
-چاپ آرم کوماتسو کمرنگ یا اشتباه است.
-روی بدنه، نوشته “Casting No. …” بدون لوگو وجود دارد.
-وزن کمتر از نمونه اصلی یا صداهای توخالی هنگام ضربه.
آیا محصولات شرکت ثمر تجارت جهان شامل گارانتی هم میشود؟
بله تمامی محصولات شرکت ثمر تجارت جهان(تنها نماینده برند STG,ZKM) با یک سال گارانتی بی قید و شرط ارائه میشود.جهت کسب اطلاعات بیشتر میتوانید با کارشناسان شرکت در تماس باشید.09129004146

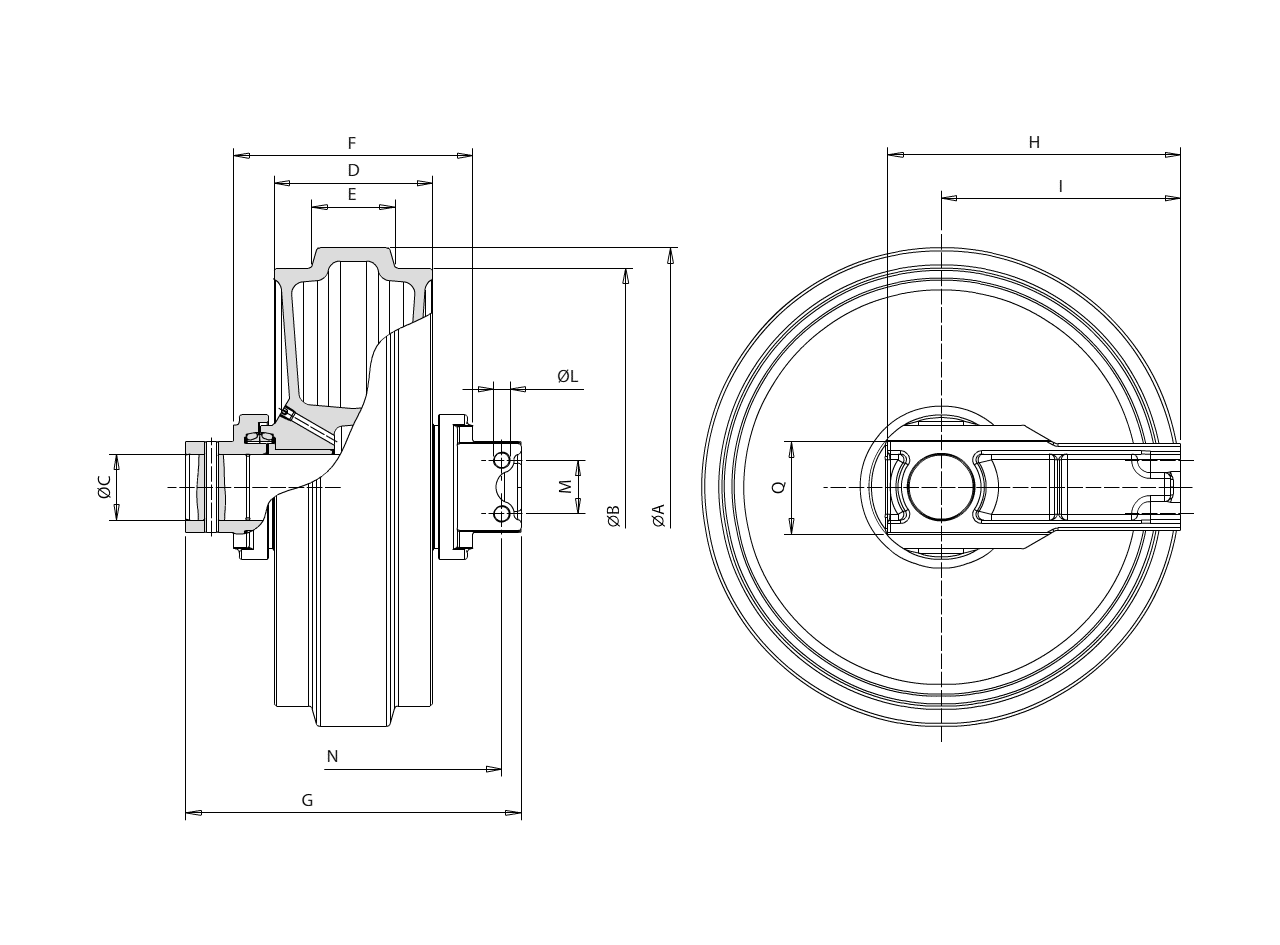

نقشه آیدلر یا چرخ کامل بیل مکانیکی کوماتسو pc300
Details
|
A
630
|
B
590
|
C
80
|
D
190
|
|
E
101
|
F
261
|
G
398
|
H
312
|
|
I
250
|
L
M20
|
K
|
M
60
|
|
N
360
|
P
|
Q
120
|
R
|
|
U
|
V
|
آیدلر بیل مکانیکی کوماتسو PC300 قابل استفاده در کدامیک از ماشین آلات راهسازی و معدنی است؟
KOMATSU
| PC250 6 | PC250LC 6 | PC290LC 6 | PC300 5 |
| PC300 6 | PC300 7 40001 -41268 | PC300 7 41269-45000 | PC300 7 45001-45490 |
| PC300 7 45491UP | PC300 8 60001 UP | PC300LC 5 | PC300LC 6 |
| PC300LC 7 40001 -41268 | PC300LC 7 41269-45000 | PC300LC 7 45001-45490 | PC300LC 7 45491UP |
| PC300LC 8 60001 UP | PC300NLC 5 | PC340 6 | PC340NLC 6 |
| PC350 6 | PC350LC 6 | PC350LC 7 | PC350LC 8 |
| PC360 7 |
CROSS REFERENCE (Original codes)
| BERCO | KM1927 |
| BERCO | KM2018 |
| ITM | P40304B0M00 |
| KOMATSU | 207-30-00160 |
| KOMATSU | 207-30-00161 |
| KOMATSU | 207-30-00401 |
| KOMATSU | 207-30-K1900 |
| VPI | VKM2018V |
